Pengertian Kabel Koaksial

Pengertian Kabel Koaksial

Coaxial Cable Adalah suatu jenis kabel yang menggunakan dua buah konduktor. Pusatnya berupa inti kawat padat yang dilingkupi oleh sekat yang kemudian dililiti lagi oleh kawat berselaput konduktor. Jenis kabel ini biasa digunakan untuk jaringan dengan bandwith yang tinggi. Kabel coaxial mempunyai pengalir tembaga di tengah (centre core). Lapisan plastik (dielectric insulator) yang mengelilingi tembaga berfungsi sebagai penebat di antara tembaga dan “metal shielded“. Lapisan metal berfungsi untuk menghalang sembarang gangguan luar dari lampu kalimantang, motors, and perlatan elektonik lain. Lapisan paling luar adalah lapisan plastik yang disebut Jacket plastic. Lapisan ini berfungsi seperti jaket yaitu sebagai pelindung bagian terluar.

kabel koaksial biasa disebut juga BNC (Bayonet Naur Connector)ATAU COAX kabel ini sering digunakan untuk kabel antena tv dan sering juga digunakan pada jaringan LAN




Gambar 2.1 Bagan penampang kabel koaksial

Kabel ini biasanya banyak digunakan untuk mentransmisikan sinyal frekuensi tinggi mulai 300 kHz keatas. Karena kemampuannya dalam menyalurkan frekuensi tinggi tersebut, maka sistem transmisi dengan menggunakan kabel koaksial memiliki kapasitas kanal yang cukup besar.


Gambar 2.2 Sistem Transmisi kabel koaksial

Yang dimaksud dengan multiplex pada gambar 2.2 diatas adalah alat yang dibgunakan untuk menyusun beberapa kanal telpon menjadi suatu band frekuensi tertentu (base band) atau sebaliknya. Sedangkan LTE (Line Terminal Equipment) Coaxial adalah interface antara multiplex dengan kabel coaxial.

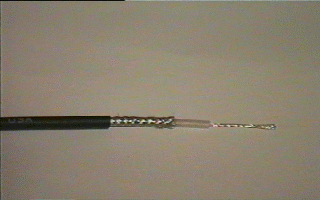

Gambar 2.3 Coxial cable

Kabel koaksial biasa digunakan dalam jaringan LAN terutama Topologi Bus yang banyak menggunakan kabel koaksial. Kesulitan utama dari penggunaan kabel koaksial adalah sulit untuk mengukur apakah kabel coaxial yang dipergunakan benar-benar matching atau tidak. Karena kalau tidak benar-benar diukur secara benar akan merusak NIC (Network Interface Card) yang dipergunakan dan kinerja jaringan menjadi terhambat, tidak mencapai kemampuan maksimalnya.

Penggunaan kabel coaxial pada LAN memiliki beberapa keuntungan. Penguatannya dari repeater tidak sebesar kabel STP atau UTP. Kabel coaxial lebih murah dari kabel fiber optic dan teknologinya juga tidak asing lagi. Kabel coaxial sudah digunakan selama puluhan tahun untuk berbagai jenis komunikasi data. Ketika bekerja dengan kabel, adalah penting untuk mempertimbangkan ukurannya.



Jenis Coaxial Cable

Jenis-jenis Coaxial Cable dikenal ada dua jenis, yaitu thick coaxial cable (mempunyai diameter lumayan besar) dan thin coaxial cable (mempunyai diameter lebih kecil).

1) Thick Coaxial Cable

Kabel coaxial memiliki ukuran yang bervariasi. Diameter yang terbesar ditujukan untuk penggunaan kabel backbone Ethernet karena secara histories memiliki panjang transmisi dan penolakan noise yang lebih besar. Kabel coaxial ini seringkali dikenal sebagai thicknet. Kabel coaxial jenis ini dispesifikasikan berdasarkan standar IEEE 802.3 10BASE5, dimana kabel ini mempunyai diameter rata-rata 12mm, dan biasanya diberi warna kuning; kabel jenis ini biasa disebut sebagai standard ethernet atau thick Ethernet, atau hanya disingkat ThickNet, atau bahkan cuman disebut sebagai yellow cable.



Gambar 2.4 Thick Coaxial Cable

Seperti namanya, jenis kabel ini, karena ukurannya yang besar, pada beberapa situasi tertentu dapat sulit diinstall. Suatu petunjuk praktis menyatakan bahwa semakin sulit media jaringan diinstall, maka semakin mahal media tersebut diinstall. Kabel coaxial memiliki biaya instalasi yang lebih mahal dari kabel twisted pair. Kabel thicknet hampir tidak pernah digunakan lagi, kecuali untuk kepentingan khusus.

Kabel Coaxial ini (RG-6) jika digunakan dalam jaringan mempunyai spesifikasi dan aturan sebagai berikut:

· Setiap ujung harus diterminasi dengan terminator 50-ohm (dianjurkan menggunakan terminator yang sudah dirakit, bukan menggunakan satu buah resistor 50-ohm 1 watt, sebab resistor mempunyai disipasi tegangan yang lumayan lebar).

· Maksimum 3 segment dengan peralatan terhubung (attached devices) atau berupa populated segments.

· Setiap kartu jaringan mempunyai pemancar tambahan (external transceiver).

· Setiap segment maksimum berisi 100 perangkat jaringan, termasuk dalam hal ini repeaters.

· Maksimum panjang kabel per segment adalah 1.640 feet (atau sekitar 500 meter).

· Maksimum jarak antar segment adalah 4.920 feet (atau sekitar 1500 meter).

· Setiap segment harus diberi ground.

· Jarang maksimum antara tap atau pencabang dari kabel utama ke perangkat (device) adalah 16 feet (sekitar 5 meter).

· Jarang minimum antar tap adalah 8 feet (sekitar 2,5 meter).



1) Thin Coaxial Cable

Seiring dengan pertambahan ketebalan atau diameter kabel, maka tingkat kesulitan pengerjaannya pun akan semakin tinggi. Harus diingat pula bahwa kabel jenis ThickNet harus ditarik melalui pipa saluran yang ada dan pipa ini ukurannya terbatas. Oleh karena itu diciptakanlah Thin Coaxial cable untuk mengatasi beberapa masalah diatas.

Kabel coaxial jenis ini banyak dipergunakan di kalangan radio amatir, terutama untuk transceiver yang tidak memerlukan output daya yang besar. Untuk digunakan sebagai perangkat jaringan, kabel coaxial jenis ini harus memenuhi standar IEEE 802.3 10BASE2, dimana diameter rata-rata berkisar 5mm dan biasanya berwarna hitam atau warna gelap lainnya. Setiap perangkat (device) dihubungkan dengan BNC T-connector. Kabel jenis ini juga dikenal sebagai thin Ethernet atau ThinNet.



Gambar 2.5 Thin coaxial cable

Kabel coaxial jenis ini, misalnya jenis RG-58 A/U atau C/U, jika diimplementasikan dengan Tconnector dan terminator dalam sebuah jaringan, harus mengikuti aturan sebagai berikut:

· Setiap ujung kabel diberi terminator 50-ohm.

· Panjang maksimal kabel adalah 1,000 feet (185 meter) per segment.

· Setiap segment maksimum terkoneksi sebanyak 30 perangkat jaringan (devices)

· Kartu jaringan cukup menggunakan transceiver yang onboard, tidak perlu tambahan transceiver, kecuali untuk repeater.

· Maksimum ada 3 segment terhubung satu sama lain (populated segment).

· Setiap segment sebaiknya dilengkapi dengan satu ground.

· Panjang minimum antar T-Connector adalah 1,5 feet (0.5 meter).

· Maksimum panjang kabel dalam satu segment adalah 1,818 feet (555 meter).

· Setiap segment maksimum mempunyai 30 perangkat terkoneksi.

Dulu jaringan Ethernet menggunakan kabel coaxial yang diameter luarnya hanya 0,35 cm (kadang dikenal sebagai thinnet). Kabel ini terutama berguna untuk instalasi kabel yang memerlukan pelilitan dan pembengkokan. Karena mudah diinstall, maka kabel ini juga lebih murah untuk diinstal. Hal ini mendorong beberapa orang menyebutnya sebagai cheapernet. Namun kabel ini memerlukan penanganan khusus. Seringkali pemasang gagal melakukannya. Akibatnya, sinyal transmisi terinterferensi oleh noise. Oleh karena itu, terlepas dari diameternya yang kecil, thinnet sudah jarang digunakan pada jaringan Ethernet.

Thicknet dapat menjangkau sampai 500 meter, dan perangkat dihubungkan ke kabel secara langsung dengan menggunakan transceiver Ethernet dengan kabel AUI. Di lain pihak thinnet lebih fleksibel dan dapat menjangkau sampai 185 meter. Komputer dihubungkan ke kabel dengan menggunakan konektor BNC. Thicknet menggunakan spesifikasi Ethernet 10 base 5, sedangkan thinnet menggunakan 10 base 2.

Walapun kabel coaxial sukar di pasang, tetapi ia mempunyai rintangan yang tinggi terhadap ganguan elektromagnet. Dan kabel ini juga mempunyai jarak maksimal yang lebih daripada kabel “twisted pair”.

Berikut akan disimpulkan mengenai keunggulan dan kelemahan coaxial cable:

· Keunggulan

1) Dapat digunakan untuk menyalurkan informasi sampai dengan 900 kanal telepon

2) Dapat ditanam di dalam tanah sehingga biaya perawatan lebih rendah

3) Karena menggunakan penutup isolasi maka kecil kemungkinan terjadi interferensi dengan sistem lain

· Kelemahan

1) Mempunyai redaman yang relatif besar, sehingga untuk hubungan jarak jauh harus dipasang repeater-repeater

2) Jika kabel dipasang diatas tanah, rawan terhadap gangguan-gangguan fisik yang dapat berakibat putusnya hubungan.

Pengertian Serat Optik

B. Kabel Fiber Optik

Kabel Fiber Optik adalah teknologi kabel terbaru. Terbuat dari glas optik. Di tengah-tengah kabel terdapat filamen glas, yang disebut “core”, dan di kelilingi lapisan “cladding”, “buffer coating”, material penguat, dan pelindung luar.Informasi ditransmisikan menggunakan gelombang cahaya dengan cara mengkonversi sinyal listrik menjadi gelombang cahaya. Transmitter yang banyak digunakan adalah LED atau Laser.

Kabel serat optik (fiber optic) mempunyai kemampuan mentransmisi sinyal melewati jarak yang lebih jauh dibanding kabel koaksial maupun kabel twisted, juga mempunyai kecepatan yang baik. Hal ini sangat baik digunakan ketika digunakan untuk fasilitas konferensi Radio atau layanan interaktif. 10BaseF adalah merujuk ke spesifikasi untuk kabel fiber optik dengan membawa sinyal Ethernet.

Kabel Fiber Optik banyak digunakan pada jaringan WAN untuk komunikasi suara dan data. Kendala utama penggunaan kabel fiber optik di LAN adalah perangkat elektroniknya yang masih mahal. Sedangkan harga kabel Fiber Optiknya sendiri sebanding dengan kabel LAN.


Kelebihan dari menggunakan kabel fiber optik adalah :
- Kapasitas Bandwidth yang besar (gigabit perdetik)
- Jarak transmisi yang lebih jauh (kurang lebih 2-60 km)
- Kebal terhadap interferensi elektromagnetik.
- Tidak mudah terbakar

Kerugian dari kabel fiber optik adalah kabel fiber optik merupakan teknologi yang masih asing yang memerlukan keterampilan tinggi yang masih jarang dimiliki teknisi-teknisi saat ini. Karena transmisi optis memiliki sifat unidirectional, komunikasi dua arah memerlukan dua serat atau dua pita frekuensi pada satu serat, dan juga interface serat jauh lebih mahal dibandingkan dengan interface elektris.

Contoh kabel fiber optik
